網點接入解決方案
客戶需求
網點一般指企業的營業場所，其直接面對客戶，在這個特點的環境中完成相關的業務或提供服務，如銀行網點、運營商營業廳、加油站、連鎖超市和房產中介門店等。
網點雖然在網絡層級上看，屬于整個網絡的末端，但是由于其直接面對客戶，而且數量多、分布廣而散、環境多樣，以至于網點網絡和信息技術顯得至關重要，特別是隨著新技術的不斷涌現，以及網點業務的不斷變化和客戶需求越來越高，對于網點網絡方案需要重點考慮以下幾點：
■ 網絡先進性：采用先進的通信技術，為網點提供高品質的傳輸線路，保證數據的安全、快速、高效傳輸。
■ 高安全性：安全性是所有網絡都關注的問題，制定完善的網絡傳輸安全和信息安全保證和防范措施，充分保證數據傳輸?shù)陌踩院捅Ｃ苄浴?
■ 高可靠性：高可靠性對網點來說至關重要。合理設計網絡架構，制定可靠的網絡保護策略，拼接完備的冗余策略，先進的故障定位和處理技術，保證數據的安全可靠。
■ 可擴展性：充分考慮網點未來的擴展性要求，網絡可以平滑的擴充和升級，更大程度地減少對網絡架構和設備的調整，保護已有投資。
方案介紹

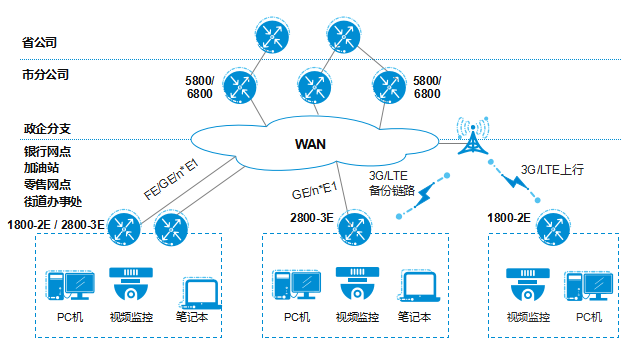

由于終端IP化，可將網點的終端通過多端口10/100/1000M以太口接入，無需單獨部署交換機，實現路由交換一體化和網絡扁平化。網點可以根據不同的規模，選擇相應的部署模式和產品選擇，在可靠性要求高的網點可以部署雙設備雙上行，將生產業務、辦公業務和視頻通訊等業務分別承載在兩臺出口網關上，實現業務物理隔離和互為備份；對于可靠性要求一般的網點可以部署單設備單上行，為了節約專線的費用開支，可以選擇Internet或3G/LTE無線線路作為備份，或者直接采用3G/LTE無線上行，使用L2TP+IPSEC VPN(可選國密SM1/2/3/4)，實現無線數據安全傳輸。
■ 通過關鍵部件冗余和單板熱插拔設計，提升設備級可靠性；在網點出口部署雙路由器，在兩臺路由器之間開啟VRRP進行節點保護，當主節點故障，立即切換到備用路由器，保障業務的不中斷，并部署B(yǎng)FD for VRRP加快故障檢測和切換速度，加強節點級可靠性；網點上行同時部署有線和無線兩種鏈路，在正常情況下有線鏈路承載所有的業務，部署B(yǎng)FD等技術檢測鏈路狀態，一旦檢測到有線故障，3G/4G鏈路上線，全面打造網絡級可靠性。
■ 網點環境復雜，任何接入的終端設備都會對網絡構成不可預知的威脅，可通過802.1X等對接入終端進行準入認證；對于3G/LTE無線接入，通過部署L2TP + IPSec VPN，配合國密算法，對數據進行加密，保障業務安全；另外，路由器內置防火墻功能，支持安全域的劃分，包含DMZ區域功能，支持黑白名單，完善的防攻擊措施，防DOS，防掃描，防異常報文，打造“三防”安全網絡。
■ 網點數量多，分布廣而散，專業人員不足，通過U盤開局、短信開局等方式實現便捷開通，另外設備可由網管統一進行批量的處理，大大節省開通和維護時間，也可避免單臺設備各自獨立開通可能造成的誤操作問題。
■ 網點采取24/48口高密度以太接入的同時，還可以通過擴展接口板，完成同/異步串口、3G/4G和E1等方式接入；全系列可支持IPV6相關技術，具備IPV6 Phase-2認證，支持VxLAN、NETCONF和EVPN等SDN技術，為未來發展做好相關準備。
■ 產品設計符合歐洲RoHS環保標準，使材料方面對環境造成的污染降到更低。路由器采用潛艇級靜音技術，風扇智能調速和板智能休眠，以及采用28nm芯片，更大降低能耗。
方案亮點
■ 設備、節點和網絡多級可靠性設計，可靠保障
■ 內置防火墻、加密技術和用戶及設備接入認證，網絡安全有保障
■ U盤開局、短信開局和統一網管，易管易維易用
■ 可擴展接口、IPV6和SDN，助力長期演進
■ 28nm芯片、風扇智能調速和單板智能休眠，綠色節能
產品推薦
|
位置 |
型號 |
部署臺數 |
說明 |
|
精品網點 |
2800-4/3800-8 |
2 |
出口雙備份，可擴展3G/LTE板卡 |
|
S2150-S（GE）、S5150-S（GE）、S5160-H |
N |
按照接入終端數量確定接入交換機數量 |
|
|
標準網點 |
1800-2E、2800-3E |
1-2 |
路由交換一體化，出口雙備份，可考慮3G/LTE備份 |
|
自助網點 |
1800-2E(G)、1800-2S(G) |
1 |
路由交換一體化，有線無線3G/LTE備份 |
|
移動網點 |
1800-2S(G)、160(G) |
1 |
純3G/LTE上行 |
