云桌面解決方案
背景介紹
校園專業實訓室是校園各個二級院系自建的實訓室。其表現為專業性強,實訓室用途單一。獨特軟件較多,使用群體單一。二級院系自行管理等特點。中興通訊目前主流校園實訓室主要面向以下幾個專業:計算機類專業(軟件、網絡、嵌入式編程等)、經管類專業、英語專業、數學專業(MATLAB建模)等。
用戶痛點及需求
專業實訓室面臨以下問題:
維護管理困難:
■ 計算機教室的PC機數量眾多,PC機經常出現系統崩潰、中病毒等問題。為每臺PC機重裝系統、添加刪除軟件,工作量很大,需要消耗很多時間。
■ 高功耗、高熱量、高噪聲:
■ 一般一臺PC機的功率在200W以上,一間計算機教室有幾十臺PC,耗電量非常大,并且散發出非常大的熱量。另外,大量PC機器風扇發出聲音,形成較大的噪聲。
專業實訓數據保存難:
■ 一般專業實訓時間比較長,學生因?yàn)楦鞣N原因無法在教室內完成實訓。需要將實訓數據保存,以便會宿舍使用或者下次上課繼續試用。普通PC只能將數據保存到本地,無法保證數據安全。后續上機也不能保證一定使用原有機器。
專業小插件無法按需使用:
■ 很多專業課需要使用一些小的輔助類軟件,每個專業輔助類軟件不一樣。不好統一都裝到一個模板里面。很多時候?qū)W生只能通過PC上網下載下來安裝,效率太低,上課秩序也無法保持。
突發考試場景:
■ 公共基礎機房除了平時教學以外,由于其機器眾多。很多時候?qū)W校也會將很多上機考試和專業課考試放在公共機房進行。這樣會面臨PC的重裝,為了保證這種一次性突發情況。需要做大量的工作。
方案介紹
系統架構

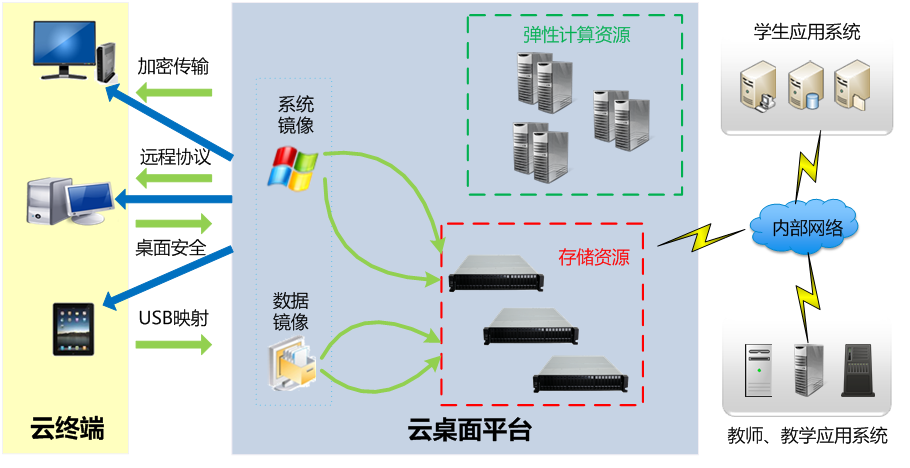

云桌面系統是指利用虛擬化技術實現基礎設施、桌面、應用等資源的共享,并對其進行集中部署和管理,在數據中心統一托管以服務方式交付桌面的云系統,包括云終端、云桌面平臺兩大部分?;谠谱烂嫦到y(tǒng),能實現通過云桌面接入終端訪問個人桌面系統,方案總體架構如下圖:
云桌面方案總體架構圖,包括三個部分:
云終端
■ 云終端,也叫瘦終端,是一種小體積、低功耗的接入終端設備,為用戶提供輸入、輸出設備接口,具備與服務器端的網絡通訊等功能,云終端通常采用低功耗、高效運行的專業嵌入式處理器芯片,安裝嵌入式操作系統。
云桌面平臺
■ 云桌面平臺主要是通過云計算技術在基礎硬件上部署桌面虛擬化軟件,實現基礎硬件的云化,負責整個云桌面系統的調度,如新云桌面的注冊以及將云桌面的請求指向可用的系統,提供統一的web登錄界面服務以及與后方基礎架構的通訊能力,以及提供計算資源池、存儲資源池、網絡資源池的統一管理、按需分配部署、資源動態調度等。
網絡
■ 云終端與云桌面平臺,需要通過交換機等網絡設備連通訪問。一般云桌面平臺部署在數據中心機房內部,如果云終端部署在局域網內,則通過局域網訪問云桌面資源;如果云終端部署在公網,則需通過SSL VPN從公網訪問內網云桌面。
校園統一部署解決方案
校園云桌面統一部署主要適用于學校機房統一,教學資源管控集中的院校。優點是可以更大的提供資源復用率,統一分配資源。同時可以提供大平臺,為今后在云平臺上構建大數據分析提供堅實的基礎。
集中式部署要考慮學校后續總體規模以及學校網絡情況,一般要求主干網千兆。各個終端節點接入分配到桌面不少于2M每用戶。
建設方案
云桌面建設方案選用純服務器堆疊方案,采用機架式服務器來提供資源和存儲。每臺機架式服務器負責自己對應的虛機。將其中一臺服務器虛擬一臺虛機做管理機,剩余資源做云桌面虛機。其他服務器做純資源。
組網方案
組網方案中包含3個子網:
■ 業務網絡(Production network)
業務網絡主要提供用戶的虛擬化桌面訪問功能,通過防火墻和接入網關AG 連接到用戶網絡為用戶提供VM訪問服務,全部虛擬機通過DHCP服務器獲取IP地址。
■ 管理網絡 (Management network)
管理網絡為系統內部infra服務器對物理機和虛擬機進行管理提供通道,同時為數據中心網管和維護人員提供管理接入功能。IP地址使用靜態方式,保證了管理通道的穩定性。
■ 存儲網絡 (Storage network)
本次部署,存儲復用虛擬桌面池計算資源服務器的本地存儲。
高教云桌面特色功能介紹
桌面控制訪問時間段功能
■ 支持對桌面的訪問,只在管理員配置的時間段內可訪問,時間段可設置在每周 一~日的 XX時XX分 到 XX時XX分 ,周一 ~ 周日 可多選桌面不使用鎖屏、斷開功能
■ 支持桌面會話管理,桌面內的鍵鼠一段時間不操作就進行鎖屏,鎖屏一段時間不解鎖就斷開桌面訪問,提高用戶使用桌面的安全性。

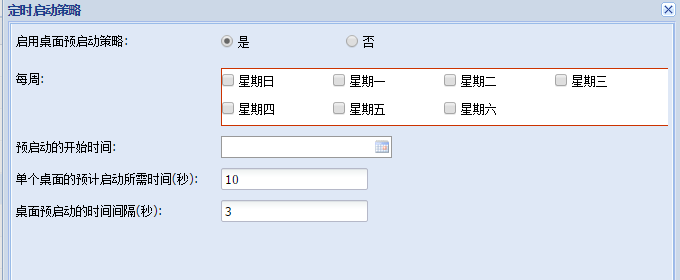

桌面定時開機、關機、重啟功能
■ 支持對桌面池內的桌面設定 定時開機、關機或重啟功能,以便在非工作時間內節約能源。
桌面內軟件下發安裝或回收功能
■ 提供對桌面內windows操作系統在使用軟件時的管理,管理員可給云桌面內下發安裝軟件或回收卸載軟件, 也可對所有用戶分發回收,也可選擇特定用戶分發和回收。 也可通過模板策略定時定人進行管理。提升IT管理效率,又可杜絕用戶從各種公網軟件平臺下載沒有安全保障的軟件下發的軟件,包括兩種,一種由司的軟件打包工具打包過的軟件,可以進行軟件的全生命周期管理; 一種是第三方提供的普通軟件,平臺負責推送并通知可安裝,又用戶自行執行軟件安裝程序, 平臺不負責回收。
桌面內禁止違規軟件安裝或使用功能
■ 提供對桌面內windows操作系統不希望用戶使用某些軟件時的管理,系統提供兩種方式,一種違規使用提醒,一種當用戶打開此軟件時不能使用。
支持分銷場景功能
■ 中興云桌面在分銷場景下提供兩種解決方案,
■ 提供分權分域功能,根據不同管理員所管理的菜單權限和部門,控制管理員管理的數據, 分銷管理員可對自己管轄范圍的桌面和用戶進行維護, 同時也提供精簡分銷管理員,對數據只可查看,無維護功能
■ 提供資源的分銷控制,也是基于分權分域基礎上,可對部門提供整體資源的管控,分銷部門只可使用多少個cpu總量、多少內存總量、多少存儲總量, 再此基礎上分銷管理員再進行用戶的桌面分配。
方案優勢
中興通訊云桌面為各個學校專業實訓室做提供一些有效計劃,有效保證各大專業實訓室的平穩、校園運行。根據每個專業不同,我們提供一些建設經驗:
■ 理工類專業實訓室配置計劃:4核CPU,4G內存,60G硬盤每個虛機
■ 人文類專業實訓室配置計劃:2核CPU,3G內存,60G硬盤每個虛機
■ 專業課程服務器配置計劃:4核CPU,8G內存,150G硬盤每個虛機
■ 云終端計劃:學生機CT321 G3
■ 模板計劃:專業課程教學模板、專業課考試模板
■ 教學使用計劃:虛機全還原、虛機定時晚上12點關閉,早上6點啟動;老師通過興云課堂對云終端統一管理。
■ 專業服務器使用計劃:保持一直開啟狀態
■ 數據保存計劃:通過云盤+云桌面一體部署,用戶使用無變化。文件自動保存到云盤,非授權用戶無法訪問刪除。
亮點
■ 教學環境優越:云終端不到10w每用戶的耗電量是PC的1/20,發熱量低,無風扇設計??梢院芎玫谋WC教室的教學環境。夏季減少空調損耗,不會對室溫造成很大的影響。
■ 超強教學管控:老師可以通過興云課堂對學生進行較強管控。包括集體開關機、廣播、組播、禁用鼠標、鍵盤、U盤和上網等。
■ 快速的場景切換:如遇考試場景,能夠迅速切換到考試專用模板。避免二次安裝的產生。同時可以提供虛機做考試服務器,保證考試服務器的高可靠運行。
■ 數據安全可靠保存:云桌面可以同時提供云盤方案,與云桌面一體運行。用戶無感知,其他用戶需要權限訪問和刪除。
